Productdetails:
|
| Product: | WHL507530 | PL Film: | Het plateren van Sn plating/Au |
|---|---|---|---|
| Vorm: | Vlakke Pakking, Ring Gasket, Golfpakking, aangezien u, volgens uw tekeningen nodig hebt | Wijd: | 50mm of douanegrootte |
| Hoog: | 75mm, de Norm of passen aan | Lengte: | 30mm als Tekening |
| Toepassing: | computers, muur en dak, Auto, LCD enz. | ||
| Hoog licht: | 30mm SMD Pakking,ringssmd Pakking,Golf vlakke O-ringspakking |
||

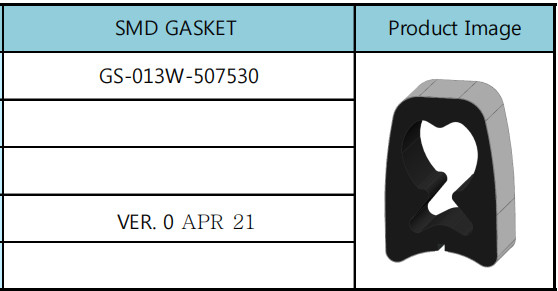

SMD-de Pakking, WHL507530Surface zet Technologie, Elastische Terugwinning, Elektriciteitsproductie op
1. WHL: 507530
2. Productkenmerk
SMD-de PAKKING is een oppervlakte opzet technologie gebruikt de steun van oppervlakte mounter (SMD M/C) PCB en is beschikbaar als grondterminal en onderstel elektrische/elektronische apparaten, en EMI producten van de lawaaivermindering. SMD-de PAKKING is geschikt voor de vereiste flexibiliteit, de elastische terugwinning, hittebestendigheids en elektrogeleidingsvermogentanwolproducten.
3. Het materiaal en eindigt
| Nr | PUNT | Materiaal | Plateren |
| 1 | Silicone | Silicone | |
| 2 | Pi-Film | Sn-plateren |
|
PERS |
GEEN BRAAM |
| PLATEREN | GEEN Verkleuring |
| Contactweerstand | 50mΩ (Max.) |
| Na de test | 100mΩ (Max.) |

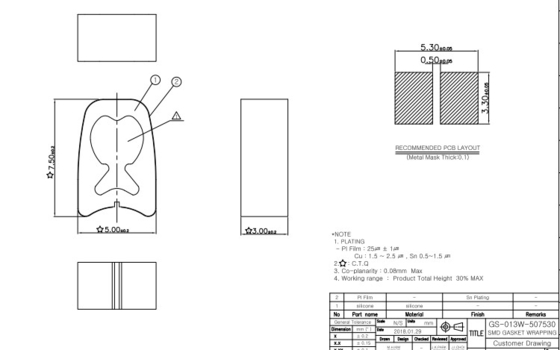

4 het trekken
|
Controlelijst
|
- Het moet op SPOEL en Vinylzak worden vastgemaakt.
|
0 |
|
MSL-de SPECIFICATIE maakt vast
(MSL: VOCHTIGHEIDS GEVOELIG NIVEAU)
|
- Het moet op SPOEL en Vinylzak worden vastgemaakt.
|
|
|
Het loodvrije Teken maakt vast
|
Het moet op SPOEL en Vinylzak worden vastgemaakt.
|
|
|
Houd Droog“ ETIKET vastmaken
|
- Het etiket van „Droog Levensonderhoud“ moet op worden vastgemaakt
product dat onder MSL 1 is
|
|
|
Verpakkingsspecificatie
|
- Toegepaste minstens MSL 2 zou moeten zijn.
- Het materiaal van SPOEL zou plastic moeten zijn.
(Gebruik document geen SPOEL.)
|
|
|
SPOEL verzegeld pakket
|
- Moet worden verzegeld.
|
|
|
De methode van de de BANDcompressie van de SPOELdekking
|
Gebruik een methode van de hittecompressie
|
|
|
Verpakkingsstroom
|
Spoel →Put in de Verbinding van het kiezelzuurgel → de bag→ UIT DOOS
|
Adhesiemethode
· Innovatief product met zachte silicone rubbereigenschappen en geleidende metaaleigenschappen tegelijkertijd.
· Betere EMI beveiliging en het aan de grond zetten van prestaties toe te schrijven aan dikkere geleidende oppervlaktelaag.
· Betere corrosieweerstand en betrouwbaarheid door niet de koperlaag aan buitenlucht bloot te stellen.
· Het aanpassen van de holle grootte en de vorm om de pakking zacht te worden minimaliseert spanning en verbetert adhesie aan PCB.
· De laag van de metaaloppervlakte is mogelijk zelfs wanneer de silicone rubberkern dun is, verbeterend het nadeel van zijn hardheid wanneer het siliconerubber dik is.
· Gemakkelijk om de vorm, het aantal, en de dikte van de holle kern aan te passen.
