9x5mm Emi Rubber Gasket, Vlakke Geleidende Schuimpakking

EMI, SMF-PAKKING, de oppervlakte van aanrakingssenso 9*5*9 zet technologie, elastische terugwinning, elektriciteitsproductie op

KENMERKEN



Efficiënte massaproduktie die oppervlakte het opzetten materiaal met behulp van

Uitstekend geleidingsvermogen & zacht

Hittebestendig voor SMT en vlam - vertrager

Vrij halogeen

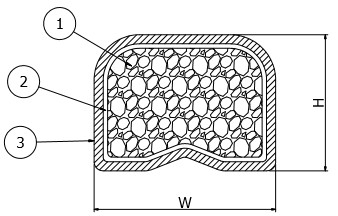

STRUCTUUR



①Hittebestendig polyurethaanschuim

②Het hittebestendige plakken

③Oppervlakte: Pi-film/Cu/Sn

(Pi-film: 25㎛, Cu: 1.5±0.5㎛, Sn: 1.5±0.5㎛)



SPECIFICATIES

         De sterkte van de soldeerseladhesie

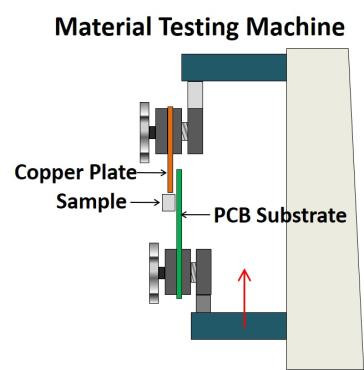

TESTMETHODE

Overzicht

• De de beveiligingspakking van SMT EMI is een aan de grond zettend stootkussen dat elektromagnetische lawaai geproduceerde binnen elektronische apparaten vermindert en de kring tegen elektroschommelingen beschermt.

• Terugvloeiing solderen is mogelijk tot 260℃ door materiaal met uitstekende hittebestendigheid te gebruiken.

• Verpakt met spoelband om automatische oppervlaktesteun toe te laten.
• Kan als pakking van de aanrakingsschakelaar, pakking van de aanrakingssensor, enz. worden gebruikt.

Eigenschappen

• Stabiele kubusvorm, zacht & elastiek die een sponskern gebruiken.
  - Vervaardigd in een verscheidenheid van grootte in vergelijking met silicone of metaalgrondcontacten
  - Noch gebogen noch gebroken als een vingerstrook
  - Geen vrees om siloxane zoals silicone-kern type te verharden of te produceren
  - Het zachte sponsmateriaal buigt geen PCB noch misvormt het apparaat
• Uitstekend elektrogeleidingsvermogen en lage oppervlakteweerstand
• Uitstekende veerkracht met regelbare hardheid, vrij van gebogen of gebroken probleem
• SMT (beschikbaar oppervlaktesteun) en hand solderend compatibel systeem
• Volgzame RoHS, UL94V-0, Vrij Halogeen

Details

Specificatie

Toepassingen



De Grond & EMI Shielding van PCB





• SMT-de Pakking wordt gebruikt voor EMI beveiliging en het aan de grond zetten door het aan PCB van LCD module vast te maken. Verscheidene stukken van SMT-Pakking worden gebruikt op PCB om EMI beveiliging en het aan de grond zetten van doeltreffendheid te maximaliseren. Hun posities inzake PCB worden weerspiegeld in PCB-kringsontwerpfase.
• Verstrekt in spoel getypte carrièrepakketten geschikt voor SMT.



De Pakking van de aanrakingssensor/de Pakking van de Aanrakingsschakelaar







• De pakking van de aanrakingssensor (de pakking van de aanrakingsschakelaar) functioneert als paneel van de elektroden verbindende vertoning en PCB gebruikend elektrostatische aanraakinvoermethode. Het is geschikt voor aanrakingsschakelaars van huistoestellen en industriële apparaten.
• SMF-de pakking is geïnstalleerd met automatische oppervlaktesteun terwijl het de lentecontact en de methode van de aanrakingsstaaf het hand solderen vereisen.
• De kostenbesparing wordt verwacht door de dure methode van het aanrakingsnet te vervangen.
• Deze pakking beklemtoont geen PCB/Panel toe te schrijven aan zijn elasticiteit en heeft hoge corrosieweerstand.



TERMIJNEN VAN WAARBORG & BIJGEWOOND PUNT IN BEWARING

• 1) Houd het product bij kamertemperatuur en vochtigheid. (25±10℃, minder dan 75%)
• 2) Vermijd contact met lucht en vochtigheid wanneer gehouden producten.
• 3) Vermijd direct zonlicht en geen flammables wanneer gehouden producten.
• 4) Houd het om schade aan de verschijning en de vorm te verhinderen.
• 5) Ben zorgvuldig om geen milieu op hoge temperatuur te zijn, hoog-vochtigheids na het openen van het product.
• 6) Ben zorgvuldig niet om met chemische en organische materialen te contacteren.
• 7) Raak niet het product met naakte handen.
• 8) De garantieperiode van product is 6 maanden na levering.

VOORZICHTIGHEID



1.Keep vanaf een directe zonlicht of op hoge temperatuur en een vochtigheid. (onder 35 ℃, 55%RH of minder.)

2.Please drukken meer 0.2mm neer dan dikte van deze pakking in het geval van het opzetten

3.Be zorgvuldig met chemische producten en brand.

4.You kan een verandering in de kenmerken van het product zien als het herhalen van druk.

5.Avoid blootstelling aan vochtigheidsvoorwaarden op hoge temperatuur en hoge wanneer het gebruiken van de producten.

6.Do om niet het product met naakte handen te raken.

7.It zou na het verwijderen van de verontreiniging van zelfklevende oppervlakte moeten worden gebruikt.

8.Be zorgvuldig dat de verschijning van product kan worden veranderd als het verdraaien van het product voorkomt.



ALGEMENE VERPAKKINGSnorm



1) Etiketteer de boord.

2) De kartondoos bevat een passend bedrag SMF-cilinders.

3) Vul het plastiek op de rugdekking met het beschermen van materiaal in.

4) De doos wordt verzegeld met OPP-band, h-Type, en de doos wordt geëtiketteerd beschikbaar.

5) Verpakkingsmethode (zoals aangetoond in het cijfer)
