10.5mm Geleidende Elektronische Beveiligingspakking, Au EMI Shielding Gasket

EMI, SMF-PAKKING, de oppervlakte van de aanrakingssensor 6*10.5*8 zet technologie, elastische terugwinning, elektriciteitsproductie op

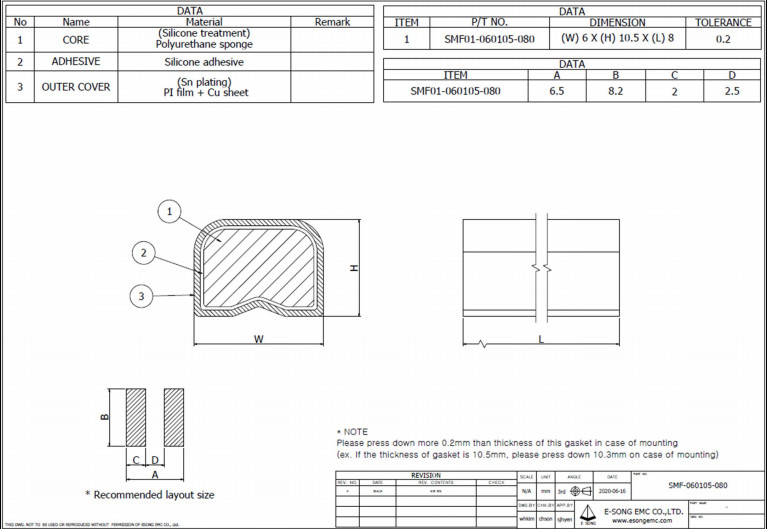

Tekening







Overzicht

• De de beveiligingspakking van SMT EMI is een aan de grond zettend stootkussen dat elektromagnetische lawaai geproduceerde binnen elektronische apparaten vermindert en de kring tegen elektroschommelingen beschermt.

• Terugvloeiing solderen is mogelijk tot 260℃ door materiaal met uitstekende hittebestendigheid te gebruiken.

• Verpakt met spoelband om automatische oppervlaktesteun toe te laten.
• Kan als pakking van de aanrakingsschakelaar, pakking van de aanrakingssensor, enz. worden gebruikt.

Eigenschappen

• Stabiele kubusvorm, zacht & elastiek die een sponskern gebruiken.
  - Vervaardigd in een verscheidenheid van grootte in vergelijking met silicone of metaalgrondcontacten
  - Noch gebogen noch gebroken als een vingerstrook
  - Geen vrees om siloxane zoals silicone-kern type te verharden of te produceren
  - Het zachte sponsmateriaal buigt geen PCB noch misvormt het apparaat
• Uitstekend elektrogeleidingsvermogen en lage oppervlakteweerstand
• Uitstekende veerkracht met regelbare hardheid, vrij van gebogen of gebroken probleem
• SMT (beschikbaar oppervlaktesteun) en hand solderend compatibel systeem
• Volgzame RoHS, UL94V-0, Vrij Halogeen

Details

Specificatie

Toepassingen



De Grond & EMI Shielding van PCB





• SMT-de Pakking wordt gebruikt voor EMI beveiliging en het aan de grond zetten door het aan PCB van LCD module vast te maken. Verscheidene stukken van SMT-Pakking worden gebruikt op PCB om EMI beveiliging en het aan de grond zetten van doeltreffendheid te maximaliseren. Hun posities inzake PCB worden weerspiegeld in PCB-kringsontwerpfase.

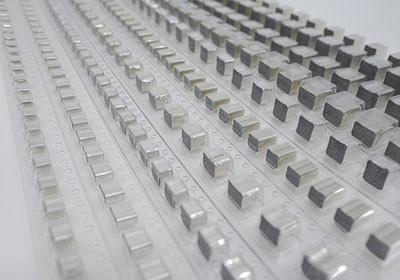

• Verstrekt in spoel getypte carrièrepakketten geschikt voor SMT.



De Pakking van de aanrakingssensor/de Pakking van de Aanrakingsschakelaar







• De pakking van de aanrakingssensor (de pakking van de aanrakingsschakelaar) functioneert als paneel van de elektroden verbindende vertoning en PCB gebruikend elektrostatische aanraakinvoermethode. Het is geschikt voor aanrakingsschakelaars van huistoestellen en industriële apparaten.
• SMF-de pakking is geïnstalleerd met automatische oppervlaktesteun terwijl het de lentecontact en de methode van de aanrakingsstaaf het hand solderen vereisen.
• De kostenbesparing wordt verwacht door de dure methode van het aanrakingsnet te vervangen.
• Deze pakking beklemtoont geen PCB/Panel toe te schrijven aan zijn elasticiteit en heeft hoge corrosieweerstand.



TERMIJNEN VAN WAARBORG & BIJGEWOOND PUNT IN BEWARING

• 1) Houd het product bij kamertemperatuur en vochtigheid. (25±10℃, minder dan 75%)
• 2) Vermijd contact met lucht en vochtigheid wanneer gehouden producten.
• 3) Vermijd direct zonlicht en geen flammables wanneer gehouden producten.
• 4) Houd het om schade aan de verschijning en de vorm te verhinderen.
• 5) Ben zorgvuldig om geen milieu op hoge temperatuur te zijn, hoog-vochtigheids na het openen van het product.
• 6) Ben zorgvuldig niet om met chemische en organische materialen te contacteren.
• 7) Raak niet het product met naakte handen.
• 8) De garantieperiode van product is 6 maanden na levering.

BESLUIT



1) E-LIED EMC sluit Co., Ltd (Partij „B“ zoals hieronder) het inspectierapport in wanneer verscheept.

2) Één Partij is in principe voor één levering van één model.

3) De pas en ontbreekt bepaling van Partij wordt toegepast door „het bemonsteren van KS Q ISO 2859-1 controlelijst“.

4) Het inspectieniveau en AQL worden bepaald door wederzijdse overeenkomst. (Norm: G-II, 0.65)

5) Als DEVIALET (Partij „A“ zoals hieronder) er niet in slaagt om de de invoerinspectie over te gaan, „A zou B“ over nonconformance“ moeten „informeren.

Dan, „B zou“ de verbeteringsmaatregelen aan „A“ binnen 5 dagen moeten meedelen.

6) De ontbroken Partij zou moeten zijn teruggekeerd maar het is beschikbaar om geselecteerde producten overeenkomstig omstandigheden goed te keuren.

7) In het geval van een andere onverwachte situaties, moet het door wederzijdse overeenkomst worden opgelost.



ALGEMENE VERPAKKINGSnorm



1) Etiketteer de boord.

2) De kartondoos bevat een passend bedrag SMF-cilinders.

3) Vul het plastiek op de rugdekking met het beschermen van materiaal in.

4) De doos wordt verzegeld met OPP-band, h-Type, en de doos wordt geëtiketteerd beschikbaar.

5) Verpakkingsmethode (zoals aangetoond in het cijfer)
